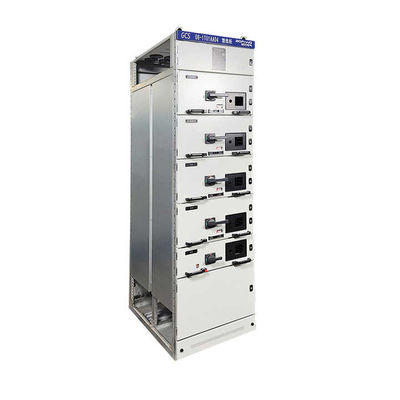

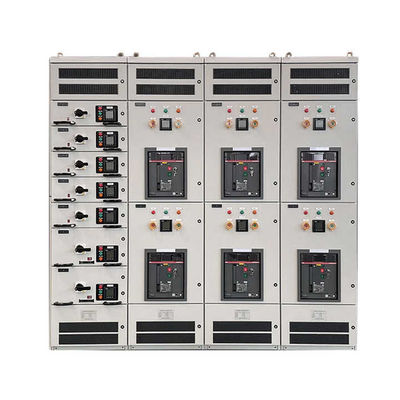

Gis 40.5kv Metalen Hoogspanningsverspreidingskast 35kV Hoogspanningsbesturingsdoos
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Kleur | aangepaste | grootte | aangepaste |
|---|---|---|---|
| kenmerk | Hoge nauwkeurigheid | Voordeel | Hoge veiligheid |
| Kenmerken | Lange levensduur | Naam van het product | Hoogspanningsverspreidingskast |
| Markeren | Gis Hoogspanningsverspreidingskast,40.5kv Hoogspanningsverspreidingskast,35 kV hoogspanningsbediening |
||
Productomschrijving

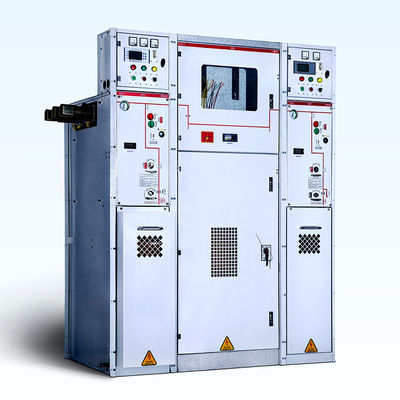

Distributie / Controle Hoogspanningsschakelaar Gis 40.5kv Metaal
Omgevingsomstandigheden van de bediening:
1Luchttemperatuur: Max: +40, Min: -25 (gemiddeld niet meer dan 35 in 24 uur)
2Hoogte boven zeeniveau: <= 5000 m
3luchtvochtigheid:
De gemiddelde relatieve luchtvochtigheid gemeten in een periode van 24 uur bedraagt niet meer dan 95%,
De gemiddelde relatieve luchtvochtigheid per maand bedraagt niet meer dan 90%,
de gemiddelde waterdampdruk gemeten in 24 uur niet meer dan 2,2 kPa,
de gemiddelde waterdampdruk per maand niet meer dan 1,8 kPa bedraagt.
4Zonder frequente zware trillingen.
Doel:
Het GIS is geschikt voor een elektriciteitscentrale, een substation, een gecombineerd substation en een elektriciteitssysteem, dat bestaat uit een driefasige indoor AC-eenvoudige busbar en een enkelvoudige busbar met 50Hz, 35kV nominale spanning,gebruikt voor het regelen, accepteren en verdelen van elektriciteit.
Parameters:
| Naam | Eenheid | Parameters | |
| Nominale spanning | kV | 24 | |
| Nominale stroom | Een | 1250 2000 2500 | |
| Nominale frequentie | Hz | 50/60 | |
| Nominale vermogenfrequentie Voltage weerstaan (1min) | Tussen de fasen, fase tot aarde | kV | 65 |
| Isolatieafstand | KV | 79 | |
| Nominale bliksemimpuls Voltage weerstaan | Tussen de fasen, fase tot aarde | kV | 125 |
| Om de kloof te openen | 145 | ||
| De frequentie van het secundaire schakelingssysteem: Voltage (1min) | V | 2000 | |
| Nominale kortsluitingsbreukstroom | kA | 20 25 31.5 | |
| Nominale kortsluitingsstroom | kA | 50 63 80 | |
| Nominale kortsluiting 4S | kA/S | 20/4 25/4 31.5/4 | |
| Nominale piekstandstroom | kA | 50 63 80 | |
| Beschermingsklasse van de behuizing (luchtopwekkende schelp/LV-cubicle) | IP67/IP4X | ||
| Standaard circuitweerstand elke fase | μΩ | ≤ 250 | |
| Nominale bedrijfsdruk van SF6-gas (indicatordruk voor 20oC) | MPa | 0.05 | |
| Minimale bedrijfsdruk van SF6-gas (indicatordruk voor 20oC) | MPa | 0.03 | |
| SF6 Gasjaarlijkse gaslektafrekvens | % | ≤ 0.5 | |
| Nominale werkspanning van het hulpsluit | V | DC110/220,AC220 | |
| Afmetingen van de behuizing (breedte*diepte*hoogte) | mm |
600*1300*2350 (800*1600*2550) |
|
